Производитель	Комплекс-Н
Код товара	16194

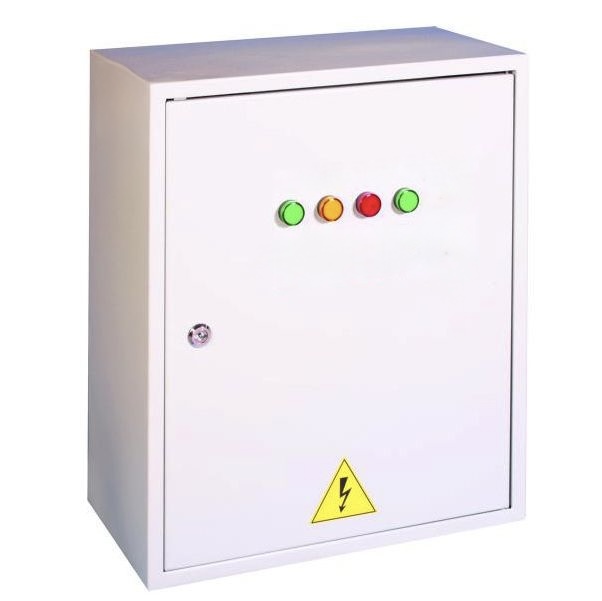

Шкафы управления электродвигателями ШУЭ-К7

Избранное

Сравнить

По запросу

Описание

Шкаф управления электроприводами (ШУЭ) используется для контроля и управления работой двигателей вентиляторов, насосов и электрических задвижек, подключённых к бытовой (однофазной, 230 В, 50 Гц) либо промышленной (трёхфазной, 400 В, 50 Гц) электросети переменного тока. Этот шкаф является частью адресной системы пожарной сигнализации модели АСПС 01–33–1311.

Технические характеристики

Технические параметры	Значение
Номинальное напряжение (Un) коммутируемое напряжение в основной цепи, В	230 / 400
Номинальное напряжение изоляции (Ui), В: – в основной цепи / – в дополнительных цепях	300 60
Номинальное импульсное выдерживаемое напряжение (Uimp), В: в основной цепи / в дополнительных цепях	1500 800
Номинальный коммутируемый ток (InA), А: ШУЭ-5,5 / ШУЭ-7,5 / ШУЭ-15 / ШУЭ-22 / ШУЭ-30 / ШУЭ-55	16 / 25 / 40 / 63 / 80 / 160
Номинальная коммутируемая мощность (Pn), кВт: ШУЭ-5,5 / ШУЭ-7,5 / ШУЭ-15 / ШУЭ-22 / ШУЭ-30 / ШУЭ-55	5,5 / 7,5 / 15 / 22 / 30 / 55
Номинальный условный ток короткого замыкания (Icс), кА	6
Номинальный коэффициент одновременности (НКО)	1,0
Вид внутреннего разделения	1
Типы электрических соединений функциональных блоков	FFF
Максимальное количество ШУЭ в адресном шлейфе (ША) без учёта других адресных устройств	63
Протокол обмена данными по ША	XP777
Напряжение питания от ША XP777, В	12-28
Максимальный ток потребления от ША, не более, мА	0,1
Напряжение питания постоянного тока от источника бесперебойного питания (ИБП), В	10-14
Ток потребления от ИБП в дежурном режиме, не более, мА	150
Ток потребления от ИБП в режиме включения электродвигателя, не более, мА	250
Кратковременный ток (до 0,5 с) потребления от ИБП при подаче питания на ШУЭ, не более, мА	350
Габаритные размеры корпуса, мм: ШУЭ-5,5...ШУЭ-30 / ШУЭ-55	500×400×220 650×505×230
Степень защиты, обеспечиваемая оболочкой (корпусом)	IP 31 / IP 54
Масса, не более, кг: ШУЭ-5,5...ШУЭ-30 / ШУЭ-55	12 18
