Грозозащита NAG-E1.0

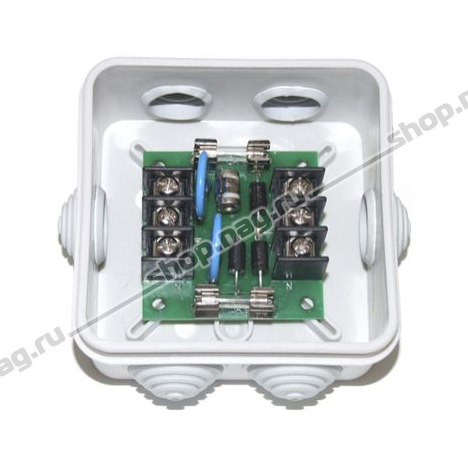

Не секрет, что электронное оборудование наружной, уличной установки подвержено различным негативным воздействиям. На исправную работу аппаратуры влияют такие факторы как: погодные условия, напряжение питания и т.п. Устройство NAG-E1.0 разработано для защиты подключенного к нему оборудования от помех в электросети. В устройстве предусмотрена сверхбыстрая трёхуровневая защита от аварийного повышения напряжения, двухуровневая защита от грозовых разрядов до 5000 Ампер и защита от коротких замыканий со стороны подключаемого оборудования. Устройство установлено в защищённом корпусе(стандарт IP55). Имеет удобные крепёжные контакты с обозначением выводов. В комплекте имеется набор для крепления коробки на различных поверхностях, а также запасные предохранители.

Важным фактором надёжной защиты является, качественное заземление подключенное к соответствующим контактам. Без заземления, устройство производит двухуровневую защиту от аварийного повышения напряжения и защищает источник питания от коротких замыканий на подключаемом оборудовании.

Область применения:

• защита от помех в электросети, любого оборудования, как внутри помещений так и снаружи.

Основные особенности:

• номинальное напряжение нагрузки до 242В
• высокая эффективность в режиме ограничения напряжения
• режиме ожидания устройство имеет высокое сопротивление (несколько МегаОм) в сравнении с защищаемым оборудованием и не влияет на характеристики электрической цепи.
• грозозащита установлена в корпусе защищённом по стандарту IP55 (защита от пыли и водяных струй)
• удобные крепёжные контакты.

Технические характеристики:

• время срабатывания максимальное - 25нсек
• защита от импульсных помех до 10 кВ
• максимальная амплитуда тока 5000А.
• максимальная мощность нагрузки 3.3кВт
• номинальное напряжение ограничения 250 - 350 В
• габаритные размеры платы -55*55*27 , корпуса - 93*93*44

Наиболее распространённые ситуации вызывающие проблемы при эксплуатации грозозащиты:
- использование зануления вместо заземления
- использование двух разных контуров заземления на одной линии
- использование заземления на одном контуре с аппаратурой у которой gnd соединён с земляным контуром.
